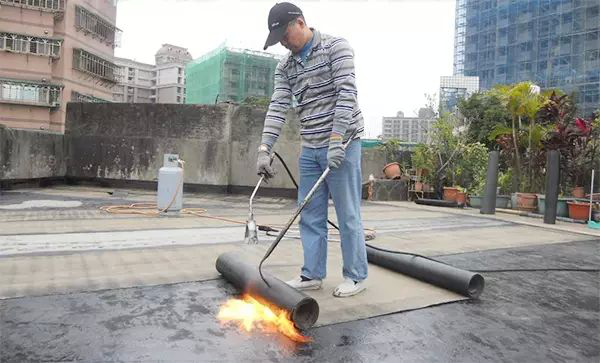

BS改性瀝青防水卷材，執(zhí)行標(biāo)準(zhǔn)GB18242-2008，是用苯乙烯-丁二烯-苯乙烯（SBS）橡膠改性瀝青做涂層，用玻纖氈、聚酯氈、玻纖增強(qiáng)聚酯氈為胎基，兩面覆以隔離材料所做成的一種性能優(yōu)異的防水材料，具有耐熱、耐寒、耐腐蝕、抗老化、熱塑性好、抗拉力大、延伸率高、抗撕裂性強(qiáng)、防水層自重輕、施工操作簡便等特點(diǎn)，廣泛用于一般工業(yè)與民用建筑防水。

分類和規(guī)格

按胎基分為聚酯氈（PY）、玻纖氈（G）、玻纖增強(qiáng)聚酯氈（PYG）。

按上表面隔離材料分為聚乙烯膜（PE）、細(xì)砂（S）、礦物粒料（M）。下表面隔離材料為細(xì)砂（S）、聚乙烯膜（PE）。

按材料性能分為Ⅰ（-18℃）型和Ⅱ（-25℃）型。

卷材公稱寬度為1000mm。

聚酯氈卷材公稱厚度為3mm，4mm，5mm。

玻纖氈卷材公稱厚度為3mm，4mm。

玻纖增強(qiáng)聚酯氈卷材公稱厚度為5mm。

每卷卷材公稱面積為7.5平方，10平方，15平方。

例如， SBS I PY PE 4 指：－18℃，聚酯胎，覆料PE膜，厚度4mm SBS改性瀝青防水卷材。

改性瀝青機(jī)理

SBS熔入瀝青時，在高溫及外力作用下，端基PS軟化流動，中間基PB充分吸收瀝青中的軟瀝青質(zhì)組分，體積溶脹形成海綿狀的復(fù)合材料，當(dāng)改性瀝青冷卻后端基PS再度硬化形成物理交聯(lián)，使中間基PB嵌段進(jìn)入具有彈性的三維網(wǎng)狀結(jié)構(gòu)之中，成為一個有機(jī)的高分子彈性整體，同橡膠一樣具有很大的彈性變形能力，使改性瀝青在提高軟化點(diǎn)的同時，又使低溫延度明顯增加，彈性恢復(fù)率明顯提高，極大地改善了瀝青的使用性能。

下面再跟隨小U詳細(xì)了解瀝青改性防水卷材產(chǎn)品都有哪些影響因素吧!

基質(zhì)瀝青

在SBS改性瀝青體系中，基質(zhì)瀝青是SBS改性瀝青的基礎(chǔ)。基質(zhì)瀝青的標(biāo)號是表征低溫性能的重要參數(shù)，標(biāo)號越大，玻璃化轉(zhuǎn)變溫度越低，瀝青越軟，低溫下柔性和流動性越好。只有當(dāng)基質(zhì)瀝青標(biāo)號較大的時候，改性劑SBS才有更大的發(fā)揮余地，而當(dāng)基質(zhì)瀝青標(biāo)號較小時，即使改性劑SBS的摻量增加，SBS改性瀝青低溫性能的改善也不明顯。

SBS

首先，SBS的結(jié)構(gòu)構(gòu)型與改性瀝青防水卷材的性能密切相關(guān)。星型SBS改性瀝青的強(qiáng)度和高溫穩(wěn)定性高于線型SBS改性瀝青；并且星型SBS改性瀝青比線型SBS改性瀝青具有更優(yōu)異的彈性和低溫性能。其次，SBS與基質(zhì)瀝青的相容性是SBS對基質(zhì)瀝青起改性作用的關(guān)鍵，如果兩者相容性差，SBS改性瀝青的性能就會大打折扣。

無機(jī)填料

無機(jī)填料作為輔助改性劑，是一種無機(jī)金屬鹽，能夠促進(jìn)SBS改性瀝青體系形成三維網(wǎng)狀結(jié)構(gòu)。同時，可提高改性瀝青的硬度和軟化點(diǎn)，降低針入度；并且由于無機(jī)金屬鹽的催化氧化作用，能夠改善SBS改性瀝青的高溫穩(wěn)定性，從而顯著提高卷材的硬挺度和高溫穩(wěn)定性。

胎基

SBS改性瀝青防水卷材的胎基主要有聚酯胎和玻纖胎兩種。胎基決定SBS改性瀝青防水卷材的強(qiáng)度和延伸率。聚酯胎是目前國際上認(rèn)定的最佳胎基材料，以聚酯胎為胎基的改性瀝青卷材，具有抗拉強(qiáng)度高、撕裂強(qiáng)度高、抗穿刺性能好、延伸率大、施工技術(shù)可靠和防水保證期長等優(yōu)點(diǎn)，聚酯胎是今后改性瀝青防水卷材胎基材料發(fā)展的主要方向。

SBS與基質(zhì)瀝青的配合比

SBS的摻入量低于5％，改性效果并不明顯；SBS的摻入量高于15％時SBS與瀝青會使發(fā)生相分離，瀝青體系的流動性降低，不利于防水卷材的加工生產(chǎn)。只有當(dāng)SBS摻入量在5％～15％時，才能使SBS形成三維空間網(wǎng)絡(luò)結(jié)構(gòu)包圍瀝青，從而對瀝青起到顯著的改性作用，既降低了瀝青的脆性，改善了瀝青的彈塑性、延伸性、耐老化性、耐高低溫性能，又保持了SBS的高彈性。

加工工藝

卷材加工設(shè)備的工藝必須嚴(yán)格控制，技術(shù)先進(jìn)、裝備機(jī)械化、自動化程度高的加工生產(chǎn)設(shè)備才能確保卷材產(chǎn)品質(zhì)量穩(wěn)定可靠。

從前文我們已經(jīng)了解，SBS改性瀝青的過程是SBS吸收基質(zhì)瀝青中輕質(zhì)組分后溶脹、展開，并在瀝青中分散更細(xì)、更均勻的過程。因此，SBS改性瀝青的加工溫度、加工時間都會對最終產(chǎn)品性能產(chǎn)生影響，綜合考慮SBS改性瀝青各項性能及防水卷材的生產(chǎn)效率，當(dāng)加工溫度控制在180～200℃時，SBS改性瀝青的合理加工時間為1.5～2 h。

總而言之，SBS改性瀝青防水卷材的最終性能不僅與所用原材料及配比有關(guān)，而且與生產(chǎn)加工的各個環(huán)節(jié)息息相關(guān)，只有控制好每個環(huán)節(jié)的影響因素才能生產(chǎn)出性能優(yōu)異的防水卷材產(chǎn)品。
