防水失敗的原因是什么？我們在解釋中可能沒有考慮到以下幾點：設(shè)計因素：如果防水處理做得不好，一旦防水設(shè)計出現(xiàn)問題，將直接導(dǎo)致建筑物外墻滲漏。物理因素：建筑材料可能具有高度多孔性、高吸水性、抗漏性差。這可能會發(fā)生，如果你遇到一個施工隊，是試圖節(jié)省資金。

  施工因素：由于施工因素，建筑外墻存在許多滲漏問題。有可能是框架結(jié)構(gòu)不穩(wěn)定，或者是建筑物墻面沒有按標(biāo)準(zhǔn)抹灰，也有可能是墻體外墻所用的磚造成的。底層的砂漿沒有很好地粘附，有各種各樣的管道穿孔，窗臺傾斜。

  因此，防水材料本身的問題主要是建筑物本身的問題和人工施工的問題。泄漏的原因其實是相當(dāng)復(fù)雜的。有些人經(jīng)過反復(fù)防水施工仍然漏水，這就意味著還沒有找到漏水的根本原因。有經(jīng)驗的工人會到漏水地點進(jìn)行現(xiàn)場檢查，找出漏水的原因，然后開出相應(yīng)的處理方法。有這樣，才能從根本上解決問題。必須嚴(yán)格遵守GB5027—2002（屋面工程質(zhì)量驗收規(guī)范）和施工設(shè)計規(guī)范。基層應(yīng)具有一定的強度，不應(yīng)結(jié)殼、疏松或凹凸不平。屋頂與倉庫的連接處不應(yīng)有灰塵或異物。基層應(yīng)干燥，含水率應(yīng)小于8%?；鶎右话銥榘咨瑹o明顯水痕或1m×1m的油氈應(yīng)平鋪在干凈平整的表面上4小時。

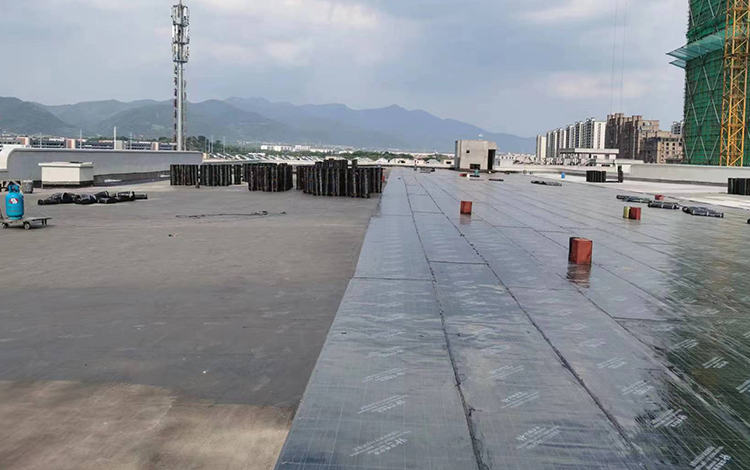

  如果鋪上油氈的基層表面仍與周圍未覆蓋部分顏色一致，且無明顯水印，則含水率已符合要求。用熱熔槍對熔化的卷材的粘接面進(jìn)行烘烤。膜和基底可以完全結(jié)合，點狀或條紋狀，面積取決于坡度。粘結(jié)時，應(yīng)將頁巖表面烘烤至瀝青熔化并覆蓋頁巖片，然后對重疊輥進(jìn)行烘烤。應(yīng)該烘烤并壓實。多余的瀝青必須從重疊的邊緣擠出來。軋制材料的長邊的重疊在全鍵合方法中不應(yīng)小于70 mm，對于點焊和帶材鍵合方法則不應(yīng)小于100 mm。短邊搭接和全層壓不小于100mm，空白、點、膠帶層壓不小于150mm。

  使用雙層法時，上下卷材應(yīng)錯開1/3或1/2不同的寬度和接縫。陰陽角處的天溝、檐溝、屋脊、搭接和封閉節(jié)點應(yīng)無皺紋、凹陷、翹曲、脫層和滑移。冷粘法也可用于施工。施工完畢后，自行觀察、檢查施工質(zhì)量。操作時不要穿尖頭鞋。建筑材料為易燃易爆的，要注意防火安全，并配備滅火器材。線圈應(yīng)直立存放在通風(fēng)處，遠(yuǎn)離陽光直射或熱源。
